아이폰 12미니(mini) 액정 자가 교체 DIY
안녕하세요…….아직 아이폰 xs max 는 부품이 저에게 도착하지 않아
이렇게 또 다른 제품 아이폰 12 mini 를 분해 및 수리를 해보겠습니다.
아래의 사진처럼 액정이 완전히 파손 되었습니다.
아이폰 XS MAX 분해와 같은 방식으로 화면을 분해 합니다.
지금 제가 가지고 있는 아이폰 12 mini 는 액정이 완벽하게 파손되어 없는 상태 입니다.
1. 첫번째로 별나사 드라이버를 이용하여 별나사 2 개를 분해 합니다.
2. 저는 화면이 없지만 아래 빨간 사각형 모양 부분을 적당한 열을 가해 줍니다.
아이폰은 테두리 부분에 접착제로 고정 되어 있습니다.
3. 큐방을 아이폰 하단부에 붙여주세요.
(저의 글 아이폰 xs max 분해에서 사진 가지고 왔어요)
4. 액정을 들어 올리기를 할 예정 입니다.
(저의 글 아이폰 xs max 분해에서 사진 가지고 왔어요)
빨간색 부분부터 들어 올릴 예정입니다. 우선 빨간색을 들어 올리고 파란색 분분으로
점차적으로 이동할 예정 입니다.
하단부가 들리면 프라스틱 헤라를 이용하여 하부에서 양쪽 테두리로 이동하여 줍니다.
헤라 사용시 너무 깊숙이 넣어 사용하지 말아주세요. 케이블 파손 우려 있습니다.
5. 액정과 본체과 분리된 화면 입니다.
열려 있는 방향을 잘 보시고 방향으로 열어주세요….
아이폰 마다 케이블 위치가 상이합니다. 주의해 주세요.
6. 제일 먼저 배터리 전원을 차단을 위해 케이블을 분리하겠습니다.

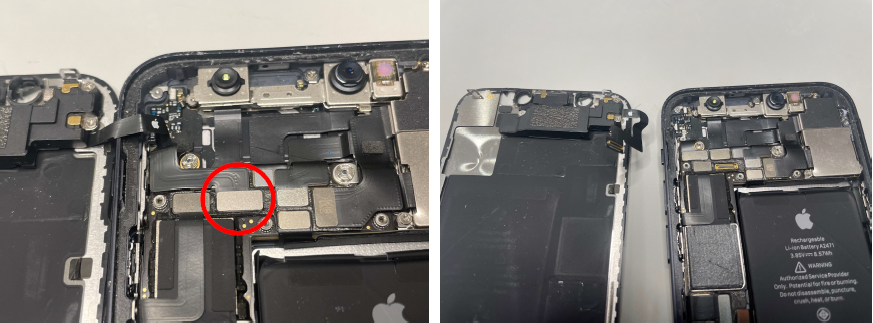

6-1. 케이블 보호 커버 제거 합니다.
(Y 드라이버를 이용 해서 빨간색 부분에 있는 나사 1 개를 제거합니다.)
6-2. 배터리 컨넥트 케이블을 제거합니다.
7. 액정과 본체와 연결된 케이블을 연결해제 하겠습니다.
(화살표 2 개의 케이블 입니다.)
7-1. 프라스틱헤라로 1 개의 케이블은 바로 제거 가능합니다.
(컨넥트 해제시 주의하여서 분리 합니다.)
7-2. 남은 하나의 케이블 해제를 위해서는 보호 커버를 먼저 제거 합니다.
(드라이버를 이용 5 개의 나사를 제거 합니다.
분리시 혹시나 나사 길이가 다를수도 있으니 순서대로 보관을 합니다.)
7-3 프라스틱헤라로 남은 하나의 케이블을 해제 합니다..
(컨넥트 해제시 주의하여서 분리 해주세요)
아이폰 12 MINI 액정과 본체가 분리 완료 되었습니다…..
