아이폰x 액정 자가교체
안녕하세요.... 오늘은 아이폰x 액정 자가 교체에 대해 알아보겠습니다.
충분한 숙지와 조심조심 차근차근 진행하여 주세요...
위의 사진 처럼 액정의 오픈쪽이 불량입니다.
1. 기기 아래쪽의 별나사 2개를 분리하여 주세요.
2. 기기의 빨간 부분을 드라이기로 열을 가하여 주세요.
(액정과 본체에 접착제가 붙어 있어 열을 가하면 쉽게 분리할 수 있어요)
3. 위의 사진처럼 액정에 큐방을 붙여 주세요....
4. 아래의 사진처럼 큐방을 화살표 방향으로 들어주세요.
(기존 액정이 파손될 수도 있으니 천천히 들어주세요)
5. 천천히 힘을 주어 들면 기기와 액정에 틈이 보일 거예요
그럼 플라스틱헤라를 넣어 공간을 확보해 주세요.
(방향은 아래에서 우측으로 좌측으로 진행해서 위쪽으로 가주세요)
6. 액정과 본체의 공간을 다 만드셨다면 아래의 사진처럼 액정을 열어 주세요.
(다른 방향으로 열면 케이블 파손 위험 있습니다.)
7. 우선 파워 커넥트를 분리하기 위해 보호 커버를 분리 진행 할 예정입니다.
빨간색 화살표에 표시된 Y드라이버 5개를 분리하여주세요.
그리고 커버를 분리하여 주세요.
8. 배터리 전원 커넥트를 분리하겠습니다. 빨간색 화살표 부분이며 플라스틱 헤라로 조심히 들어주세요.
9. 액정과 보드에 연결된 케이블 3개 중 2개의 케이블부터 분리하겠습니다.
아래의 화살표 있는 부분의 케이블 커넥터를 프라스틱 헤라로 조심히 분리하여 주세요..
10. 빨간색 화살표의 나머지 1개의 케이블 컨넥터를 분리하여 줍니다.
참고로 파란색 화살표 부분에 접착테이프로 부착이 되어 있어
드라이기로 열을 살짝 가열 후 플라스틱 헤라로 조심히 분리하여 주세요
11. 액정과 본체 분리 완료 모습입니다.
분해 시 조심 조심하여 진행하여 주세요
이제 파손 액정과 새 액정을 양쪽으로 두고 작업을 할게요.
오른쪽이 기존 액정입니다. 오른쪽 사각형에 있는 부분을 새 액정에다가 이식할 예정입니다.

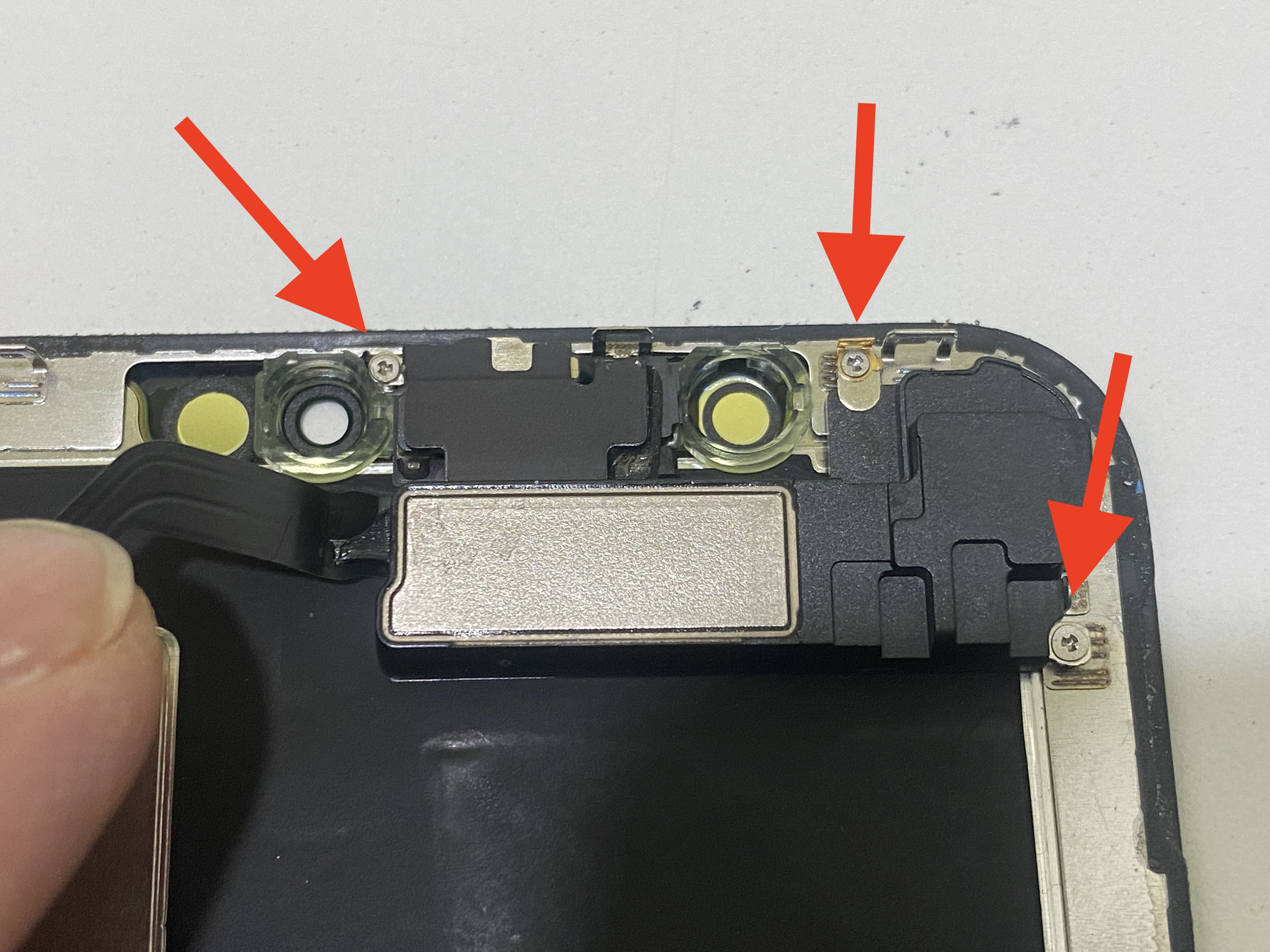

12. 화살표 위치에 있는 Y나사 3개를 분리해 주세요

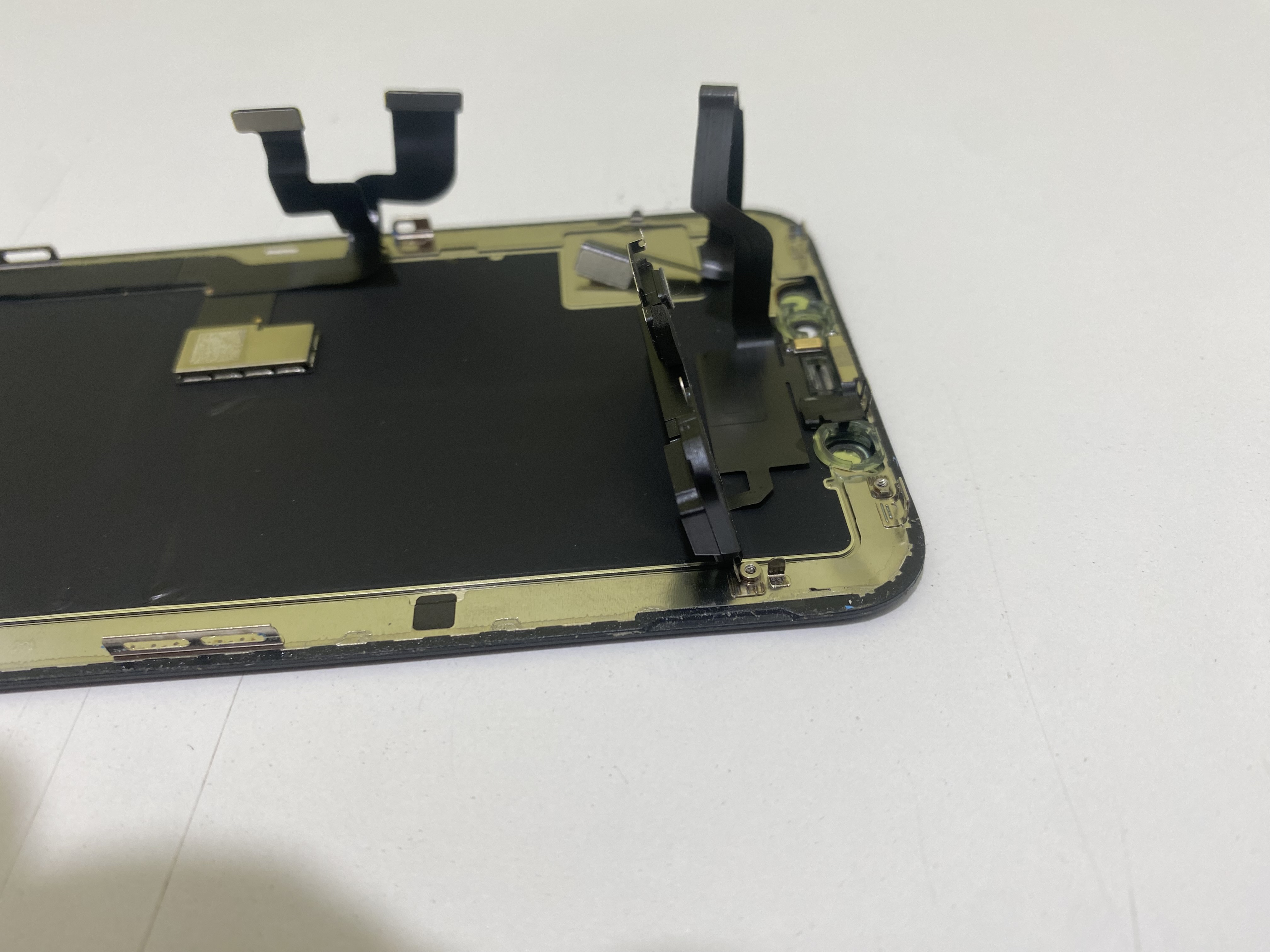

13. 부품을 아래의 사진과 같이 아래로 내려 주세요.
14. 사각형 부분을 적당히 드라이기를 이용하여 열을 가하여 주세요.
그리고 플라스틱헤라로 조심히 분리하여 주세요.

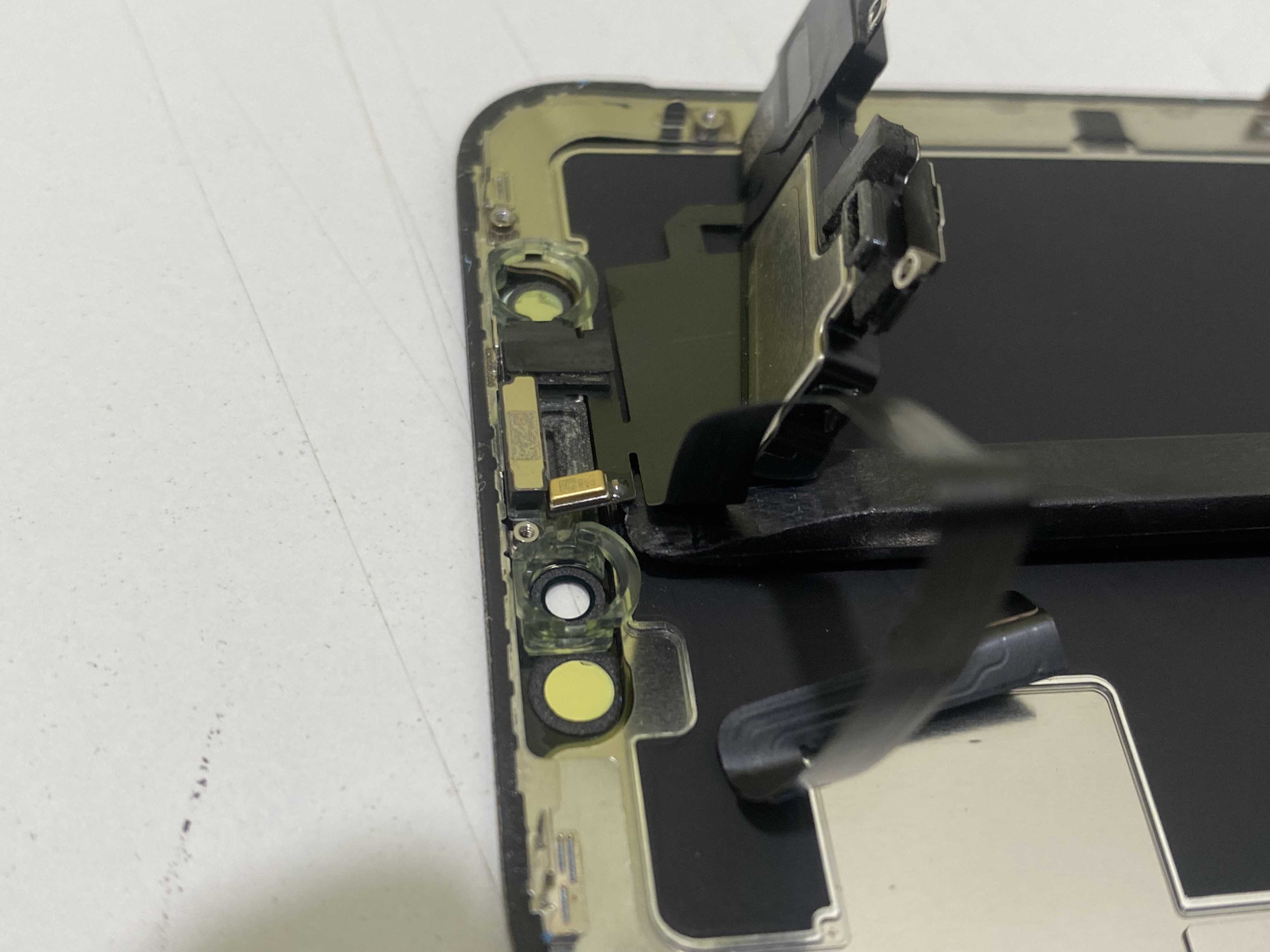

15. 분리 완료된 사진입니다. 참고하여 주세요.
조립은 분해 역순으로 진행하여 주세요.....
오늘도 즐거운 하루 보내세요.
