아이폰12 액정 자가 교체.....


안녕하세요.... 오늘은 아이폰 12 액정 자가 교체에 대해 알아보겠습니다.
충분한 숙지와 조심조심 차근차근 진행하여 주세요...


액정 파손된 아이폰12 그리고 알리익스프레스에서 주문한 12 또는 12pro 액정


아래는 액정 파손된 아이폰 12 사진입니다.

액정 파손 아이폰12

1. 하부의 별 나사 2개를 별 드라이버를 이용하여 분리해 주세요.

01

기기 하부 별나사 2개 분해


2. 아이폰 액정에 드라이기를 이용하여 적당한 열풍을 가해주세요.
(20~30초 정도, 열풍을 주는 이유는 접착제가 붙은 액정을 쉽게 제거하기 위해서입니다.)

헤어 드라이기로 열풍을 이용하여 가열

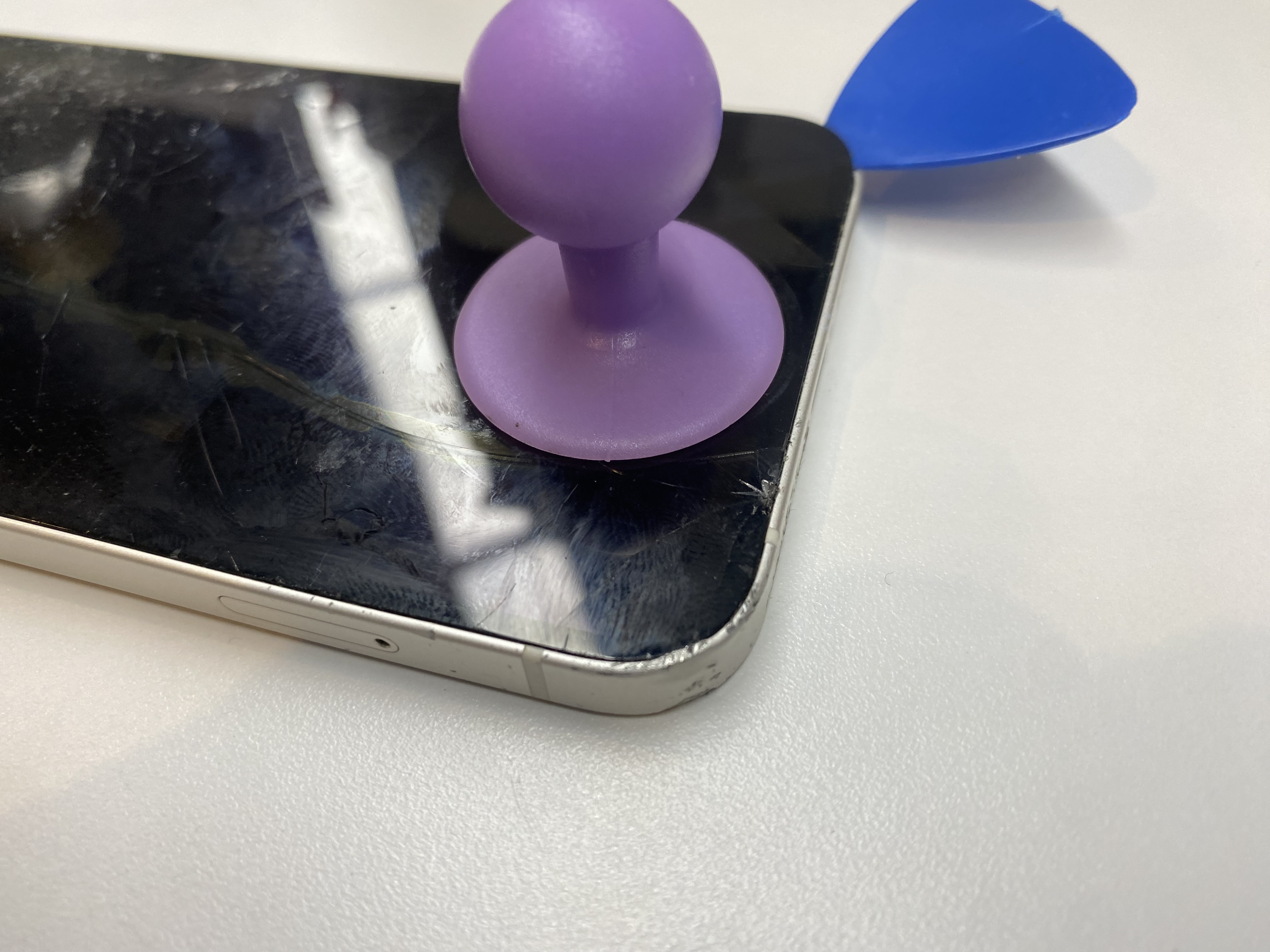

3. 액방 또는 뽑뽀기를 액정 하부에 부착하여 주세요.
(액정을 들어 올리기 위해서는 도구가 필요합니다.
저는 휴대폰 거치대 비슷한 액방과 플라스틱 피클을 이용)


4. 액방 또는 뽑뽀기를 기기를 잡고 들어 올려 주세요.
그리고 틈이 보이면 플라스틱 피클을 넣어 주세요.
시작은 아래에서 우좌측으로 그리고 상부로 입니다.
(참고로 너무 깊이는 넣지 말아 주세요.... 케이블 또는 부품 파손 우려 있어요)

01234567


5. 전체적으로 액정과 본체와의 분리를 하셨다면 아래의 사진처럼 액정을 들어주세요.
(다른 방향으로 들어주면 케이블 파손 됩니다.)

아이폰 액정을 왼쪽으로 들기

6. 안전한 분해를 위해 기기의 배터리 커넥트를 분리하겠습니다.
화살표에 보이는 Y나사 2개를 분리하여 주세요.
그리고 보호 커버도 제거하여 주세요.


012

7. 아래의 사진 빨간 사각형 부분의 배터리 커넥트를 분리하여 주세요.
(플라스틱 헤라 이용)

01

8. 액정 하고 본체하고 연결된 3개의 케이블을 분리하겠습니다.
3개 중 2개는 위의 사진에 위치하고 있습니다. 일단 2개의 케이블을 분리하겠습니다.
(아래의 사진에는 1개만 보이지만 1개를 분리하면 다른 1개가 나타납니다)

012


9. 3개 중 2개를 분리하였습니다. 나머지 1개를 분리하기 위해서는 보호 커버를 제거하여야 합니다.
아래의 사진에 화살표 Y나사 4개와 커버를 제거해 주세요.
(위치는 아이폰 상부입니다.)

012

10. 화살표가 가리키는 센서 및 이어 스피커 케이블을 분리하여 주세요..

012

이제 액정과 본체가 분리되었습니다.



파손 액정과 새 액정을 보겠습니다.
새 액정에는 없고 파손액정에서 보이는 부분을 새 액정에 이식하여야 합니다.

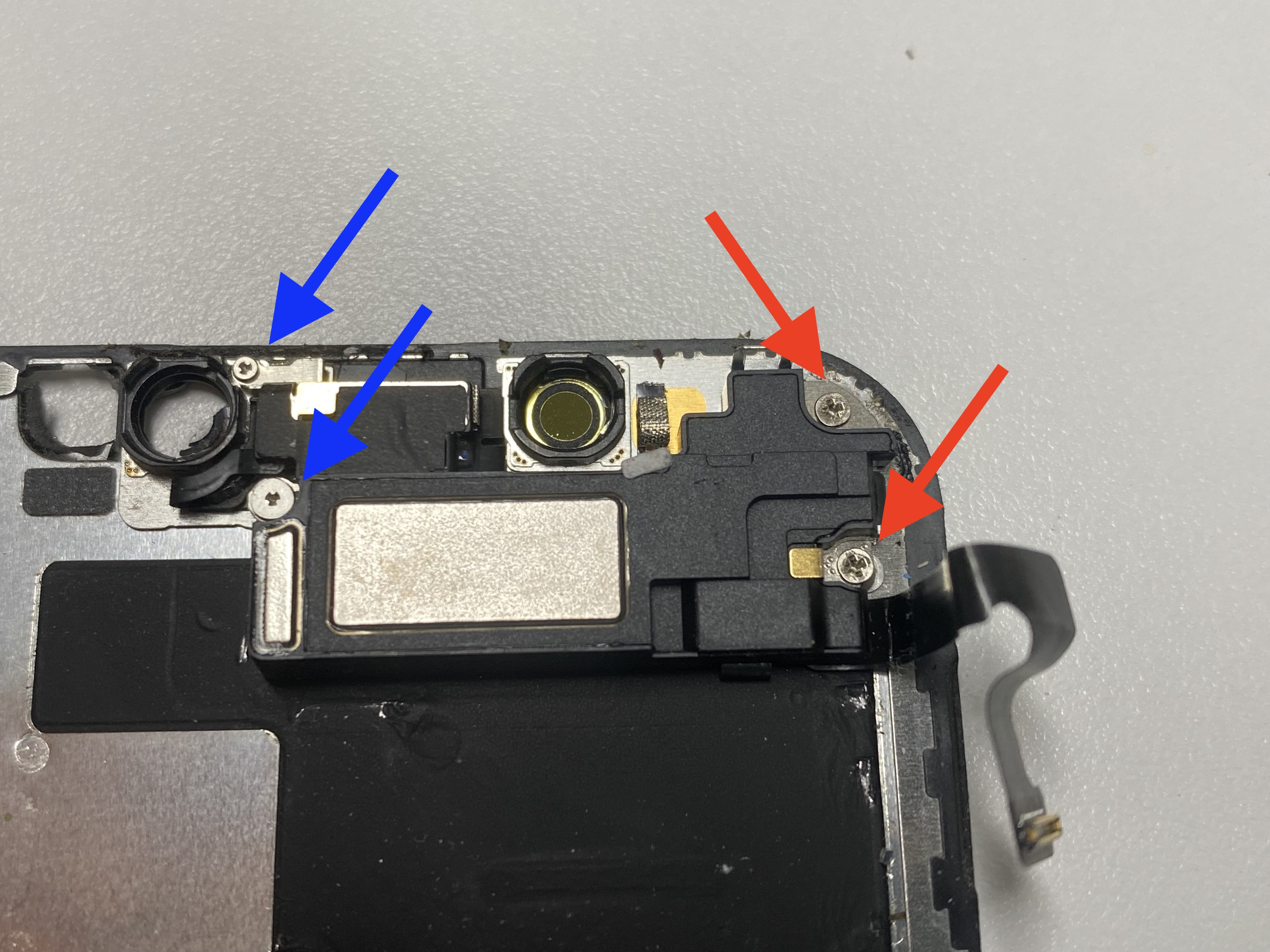

11. 화살표에 표시된 Y나사 2개, +나사 2개를 분해하여 주세요.

01

12. 나사를 분리하셨다면 아래의 사진처럼 부품을 내려 주세요..

13. 아래의 사각형 부분을 헤어드라이기를 이용하여 20초 정도 열을 가해 주세요.

14. 플라스틱 헤라를 이용하여 조심히 분해하여 주세요.
(조심 조심하여 주세요. 케이블 불량랄수도 있어요
절대 무리하여 분리하지 마시고 적당한 열을 가하여 조심히 진행하세요)

01

분리가 완료된 이어 스피커, 조도 센서입니다.



이제 모든 분해가 끝났습니다. 조립은 분해 역순으로 진행하여 주세요....
새롭게 태어난 아이폰 12입니다.



즐거운 하루 보내세요...
누누이 말씀드리지만 조심조심 충분히 숙지 후 진행하세요.
